Categoria: Conectores
Stock: En Stock
Marca(s): Intelli, ATP Electric, Incesa

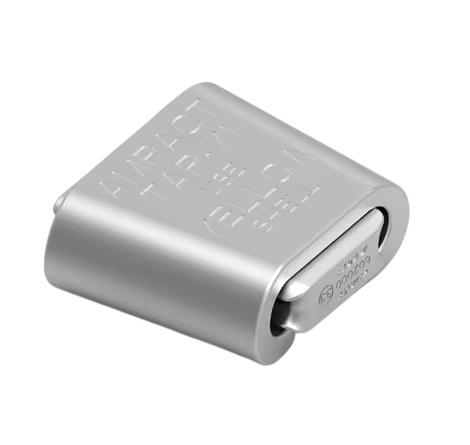

Los conectores tipo cuña UDC y miniwedge realizan derivaciones en redes de distribución mediante presión por efecto resorte: al insertar la cuña, el cuerpo en "C" mantiene un apriete constante sobre ambos conductores que se autocompensa frente a vibraciones y ciclos térmicos. Esto los convierte en una de las soluciones más confiables y de menor mantenimiento para derivar líneas de cobre o aluminio, incluyendo combinaciones bimetálicas.
Especificaciones:
Usos frecuentes: Derivaciones en redes de distribución, alumbrado público, ramales y acometidas.
Versión simétrica:
| Tipo | Color | Diám. principal (mm) | Diám. derivación (mm) | Suma de diámetros (mm) |
|---|---|---|---|---|
| I | Gris | 3.17 – 8.12 | 3.17 – 7.42 | 11.19 – 14.01 |
| II | Verde | 3.17 – 8.12 | 3.17 – 5.21 | 9.51 – 11.18 |
| III | Rojo | 2.54 – 6.55 | 1.27 – 4.65 | 7.68 – 9.50 |
| IV | Azul | 2.54 – 6.55 | 1.27 – 4.65 | 6.21 – 7.67 |
| V | Amarillo | 2.54 – 4.93 | 1.27 – 4.65 | 4.70 – 6.20 |
| VI | Blanco/Azul | 8.01 – 10.61 | 6.54 – 9.36 | 16.79 – 18.72 |
| VII | Blanco/Rojo | 4.66 – 10.11 | 4.66 – 8.30 | 14.02 – 16.78 |
| VIII | Blanco/Verde | 8.01 – 10.11 | 8.01 – 10.11 | 18.73 – 20.22 |
Versión asimétrica (miniwedge):
| Tipo | Color | Diám. principal (mm) | Diám. derivación (mm) | Suma de diámetros (mm) |
|---|---|---|---|---|
| A | Violeta | 5.60 – 9.36 | 1.74 – 5.10 | 9.10 – 10.95 |
| B | Naranja | 6.20 – 9.36 | 1.74 – 5.10 | 10.95 – 13.11 |
| C | Marrón | 8.20 – 12.74 | 1.74 – 5.10 | 13.11 – 14.75 |
| D | Blanco | 9.50 – 12.74 | 1.74 – 5.10 | 14.75 – 17.00 |
| F | Verde/Azul | 5.60 – 8.33 | 1.74 – 5.10 | 7.20 – 9.10 |
| G | Violeta/Azul | 5.60 – 8.33 | 1.36 – 1.73 | 7.20 – 9.10 |
| H | Naranja/Azul | 5.60 – 9.36 | 1.36 – 1.73 | 9.10 – 10.95 |
| J | Marrón/Azul | 9.34 – 11.10 | 1.74 – 5.10 | 10.95 – 13.11 |
| K | Blanco/Azul | 9.34 – 11.10 | 1.36 – 1.73 | 10.95 – 13.11 |
| L | Gris/Azul | 12.30 – 14.60 | 2.25 – 5.10 | 16.43 – 19.45 |
Info adicional — Recomendaciones: Elija el tipo según la suma de diámetros de ambos conductores; el color del conector facilita la verificación en campo. Solo necesita un alicate regulable de 12" para insertar la cuña hasta su asiento firme. No requiere torque ni reapriete posterior.
